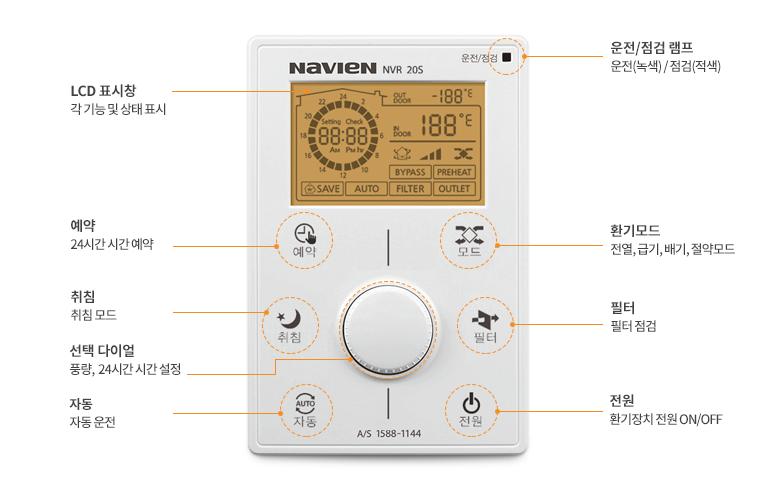

- 일반환기시스템 NVR-20S
-

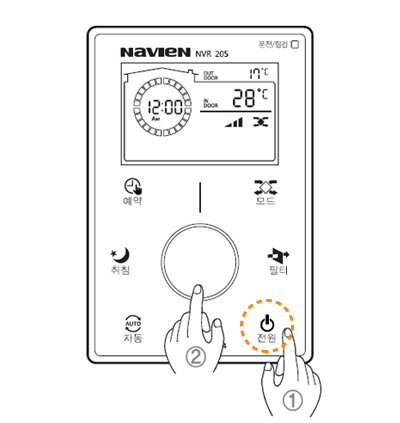

운전/정지하기-
1. 운전하기 - 전원버튼을 누르세요.- 전원 버튼을 누르면 LCD화면과 전원LED가 켜지면서 운전합니다.2. 정지하기 - 전원버튼을 다시 누르세요.- 유선 리모컨이 켜진 상태에서 전원버튼을 다시 한 번 누르면 LCD화면과 전원LED가 꺼지면서 정지합니다.
풍량 조절하기-

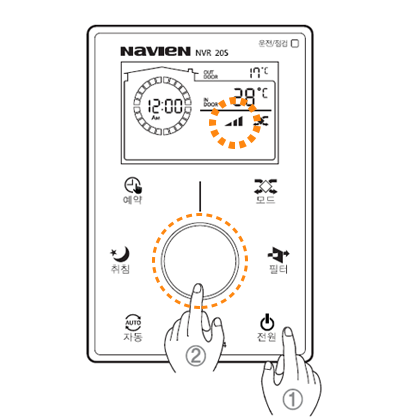

1. 다이얼을 돌려 원하는 풍량으로 조절합니다.- 환기장치가 운전 중 일때, 다이얼을 돌려 풍량을 강/중/약으로 조절하며 풍량이 제대로 나오는지 확인합니다.
환기모드 선택하기-

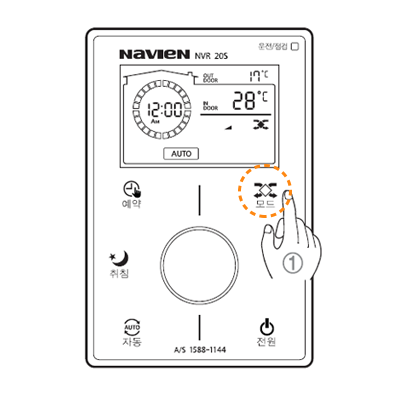

1. 모드 버튼을 누르세요.- 유선 리모컨이 켜진 상태에서 모드 버튼을 눌러 원하시는 환기 모드를 선택합니다.

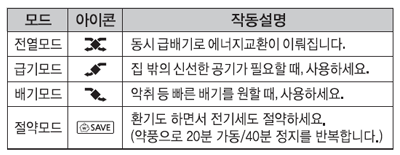

- 모드 버튼을 누를 때마다 전열모드 → 급기모드 → 배기모드 → 절약모드 → 전열모드로 순차적으로 선택할 수 있습니다.

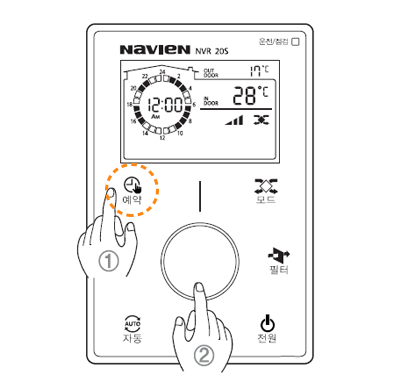

예약운전 시작하기-
1. 예약 버튼을 누르세요.- 유선 리모컨이 켜진 상태에서 예약 버튼을 눌러 예약 운전을 시작합니다.
- 이전에 소비자께서 예약하신 시간이 화면에 표시됩니다.
※ 최초 출고 시, 24시간 모두 꺼져있고 1시만 깜빡거립니다.

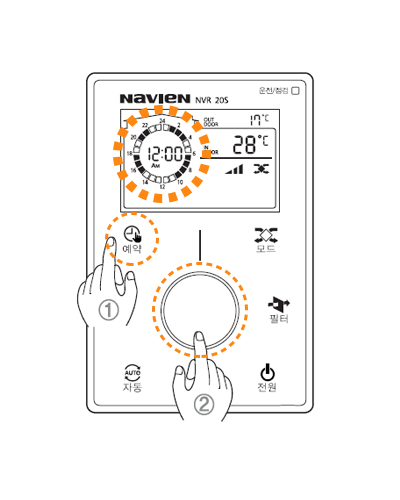

예약운전 시간설정하기-
1. 다이얼을 돌려 예약하고 싶은 시간으로 이동합니다.- 모드 버튼을 눌러 예약 운전 시간을 설정합니다.
- 예약운전 시간설정을 해제하고 싶으시면 예약 버튼을 눌러 해제합니다.
- 다이얼을 돌려 원하는 예약 시간으로 이동하고 모드 버튼을 눌러 설정하는 과정을 반복하며 24시간 예약합니다.
※ LCD화면에 예약 운전 시간이 표시되므로 확인하시면 됩니다.
취침운전 선택하기-

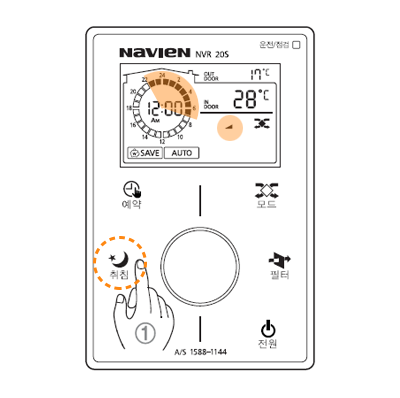

1. 취침 버튼을 누르세요.- 유선 리모컨이 켜진 상태에서 취침하기 전, 취침 버튼을 눌러 취침 운전을 선택합니다.
- LCD 화면의 24시 표시바가 저녁 10시부터 아침 7시까지 표시됩니다.
- 약풍으로 20분 가동하고 40분 정지하며 아침 7시까지 취침 운전 모드로 동작합니다.
※ 취침 운전 중, 소비자께서 모드를 변경하면 취침 운전 모드가 해제되며 소비자가 설정한 모드로 동작합니다.
자동(시간제어)운전 하기-

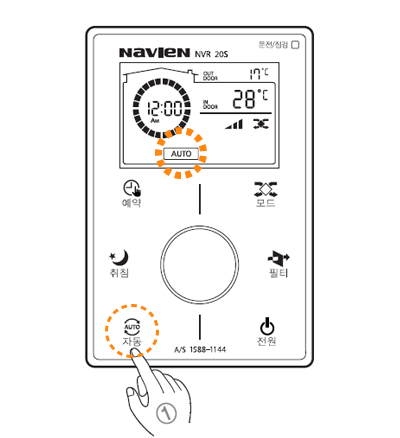

1. 자동(시간제어)운전 선택하기- 자동 버튼을 눌러 자동 시간 제어 운전을 선택합니다.

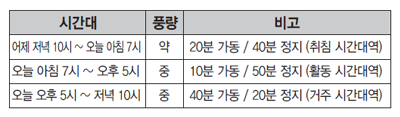

※ 24시 표시바가 전부 표시됩니다.2. 24시간 자동운전- 실내 활동에 따라 운전/정지를 24시간 운전/정지 합니다.
※ 24시간 자동운전에 앞서 현재시간설정을 확인하시기 바랍니다.
자동(온도제어)운전 하기-

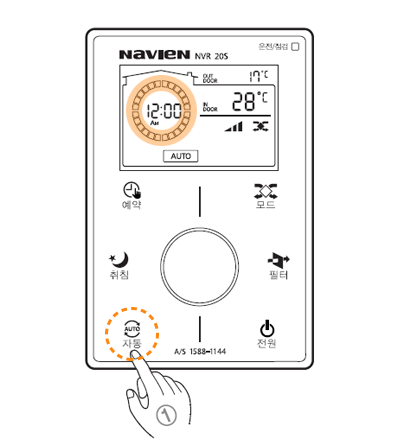

1. 자동(온도제어)운전 선택하기- 자동(시간제어)운전 상태에서 자동버튼을 눌러 자동(온도제어)운전을 선택합니다.
※ 24시 표시바가 표시되지 않습니다.

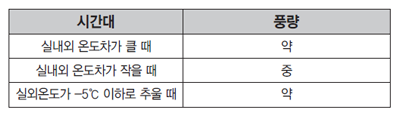

※ 실외 온도센서가 있을 경우에만 운전 선택이 가능합니다.2. 실내/실외 온도차 자동운전- 실내/실외 온도센서로 측정한 온도 차이에 따라 운전/정지 뿐만 아니라 풍량도 자동으로 설정됩니다.
※ 실내외 온도차는 사용자의 설치 환경에 따라 달라질 수 있습니다.
필터점검 알림 기능-
1. 필터점검 알림 표시 기능- 제품 출고 시, 설정된 3000시간 이상 환기장치를 가동하여 필터 점검이 필요할 때, LCD화면에 누적 필터 사용 시간과 필터 아이콘을 깜빡여 필터점검 또는 교체를 알려줍니다.- 필터 청소 또는 교체 후, 유선 리모콘이 켜진 상태에서 필터 버튼을 3초 이상 눌러 누적 필터 사용 시간을 '0'으로 리셋해 주십시오. -

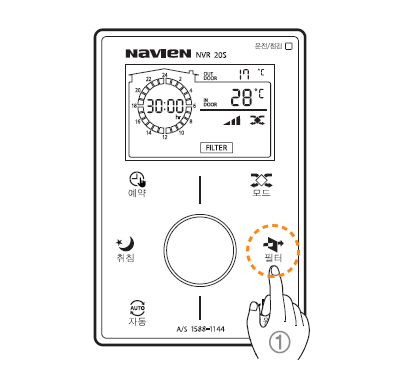

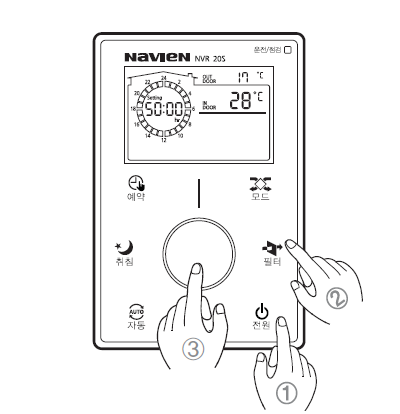

2. 필터사용시간 선택 기능필터 점검이 필요한 시간을 소비자가 직접 설정 할 수 있습니다.- 전원 버튼을 눌러 유선리모콘을 OFF 시킵니다.
- 필터 버튼을 3초 이상 누르면 'SETTING' 시간이 깜빡입니다.
- 이때 다이얼을 돌려 원하시는 필터 점검 알림 시간을 설정합니다.
※ 제품의 출고 시, 3000 시간으로 설정되었으며 소비자께서는 1000~5000시간까지 조절할 수 있습니다.
현재 시간 설정 기능-

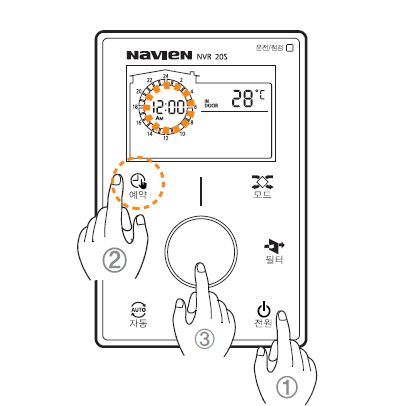

1. 전원 버튼을 눌러 유선 리모콘을 OFF 시킵니다.- 예약 버튼을 3초 이상 누르면, 분 표시가 깜빡입니다. 다이얼을 돌려 분을 설정합니다.
- 예약 버튼을 다시한번 누르면 시간 표시가 깜빡거립니다. 다이얼을 돌려 시간을 설정합니다.
- 시, 분 설정이 완료되면 5초 후 자동으로 소비자가 변경한 시간으로 설정됩니다.
초기 제연 기능-
1. 초기 제연 기능- 유선 리모컨에 내장된 실내 온도센서가 일정 온도 이상의 고온을 감지하면 화재상황으로 인식하여 자동으로 급속배기를 통해 유독가스를 배출하여 주는 안전기능입니다.
※ 초기 제연 기능 시, 안전을 위해 급기없이 급속배기만 합니다.
※ 화재예방을 위해서는 필히 전용장비 또는 장치를 설치해야 합니다. 초기 제연에 도움을 드리는 부가기능으로서 환기장치는 전용장비 또는 장치가 아닙니다.

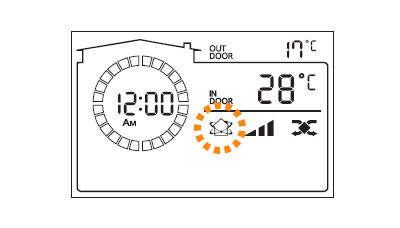

홈네트워크 연동 기능(옵션)-
1. RS-485 통신방식에 의한 타사 홈네트워크/홈오토메이션 시스템 연동이 가능합니다.- 홈네트워크/홈오토메이션 시스템에 의한 운전/정지 시, '홈네트워크 연동' 아이콘이 LCD화면에 표시됩니다.
외부기기 연동(옵션)-

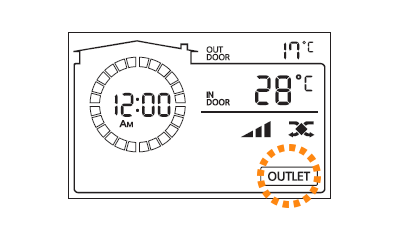

1. 256실 중앙제어, PC제어, 주방후드 등 외부기기와의 연동이 가능합니다.- 외부기기와의 연동에 의한 운전/정지 시, 'OUTLET' 아이콘이 LCD화면에 표시됩니다.
에러코드 표시 기능-

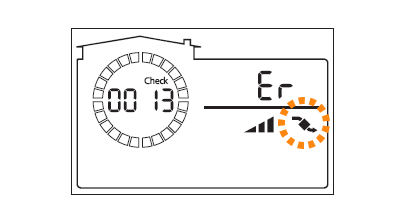

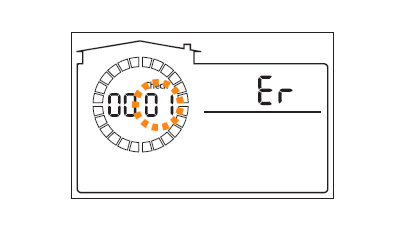

1. 환기 장치의 이상 시, LCD화면에 에러코드를 표시하여 신속한 점검, 조치가 가능합니다.
-
