실내온도조절기 간단설명

경동나비엔의 실내온도조절기 주요 사용법을 간단히 안내해 드립니다.

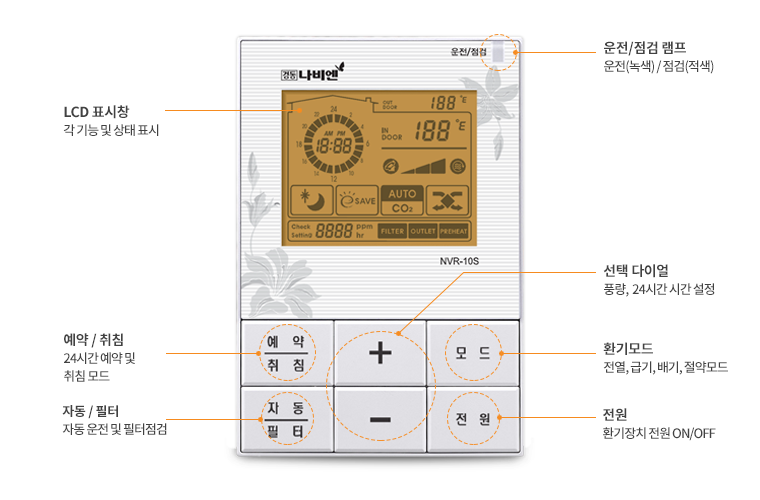

일반환기시스템 NVR-10S / NVR-11SB

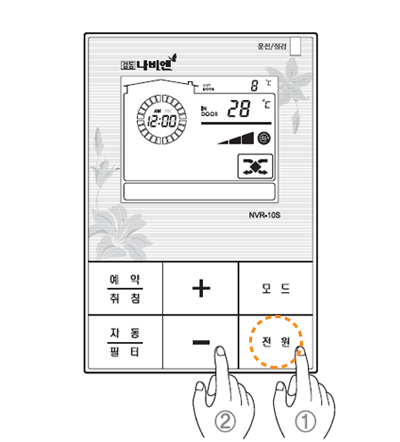

운전/정지하기

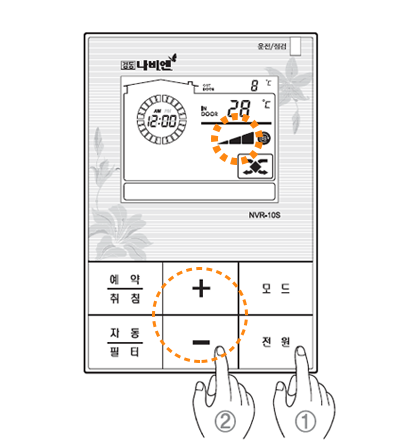

풍량 조절하기

1. +/－ 버튼을 눌러 원하는 풍량으로 조절합니다.

- 환기장치가 운전 중 일때, +/－ 버튼을 눌러 풍량을 강/중/약으로 조절하며 풍량이 제대로 나오는지 확인합니다.

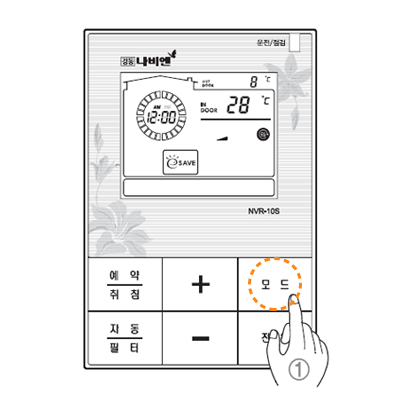

환기모드 선택하기

1. 모드 버튼을 누르세요.

- 유선 리모컨이 켜진 상태에서 모드 버튼을 눌러 원하시는 환기 모드를 선택합니다.

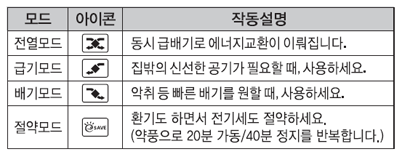

- 모드 버튼을 누를 때마다 전열모드 → 급기모드 → 배기모드 → 절약모드 → 전열모드로 순차적으로 선택할 수 있습니다.

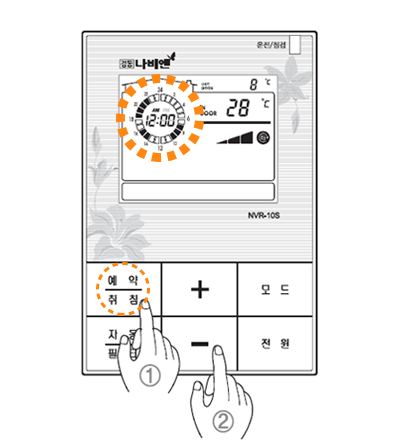

예약운전 시작하기

1. 예약 버튼을 누르세요.

- 유선 리모컨이 켜진 상태에서 예약 버튼을 눌러 예약 운전을 시작합니다.
- 이전에 소비자께서 예약하신 시간이 화면에 표시됩니다.
※ 최초 출고 시, 24시간 모두 꺼져있고 1시만 깜빡거립니다.

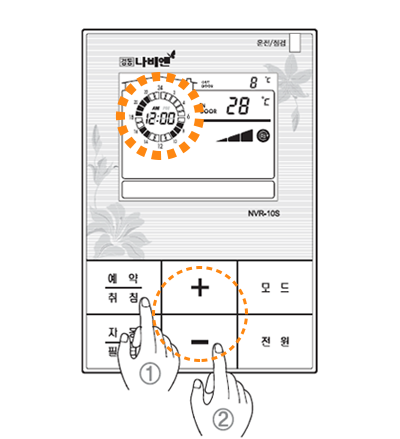

예약운전 시간설정하기

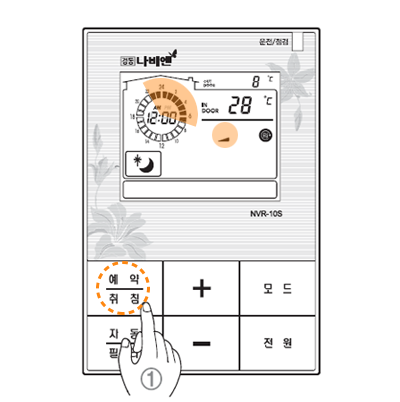

취침운전 선택하기

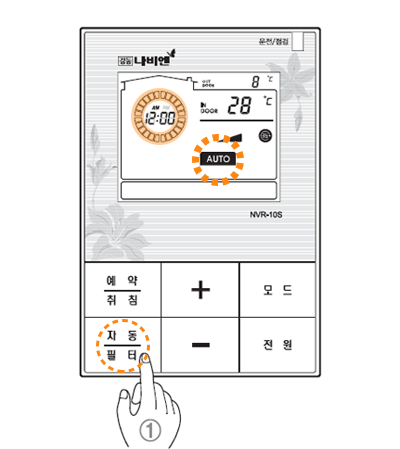

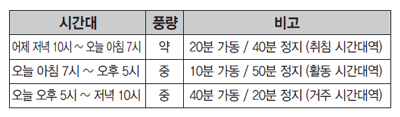

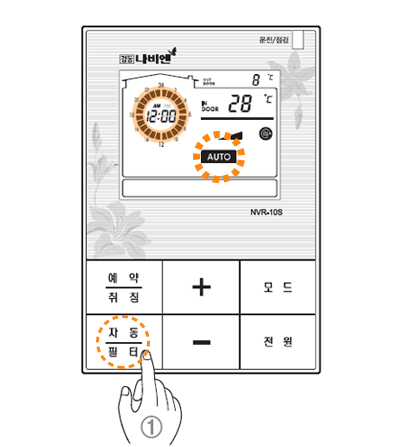

자동(시간제어)운전 하기

자동(온도제어)운전 하기

필터점검 알림 기능

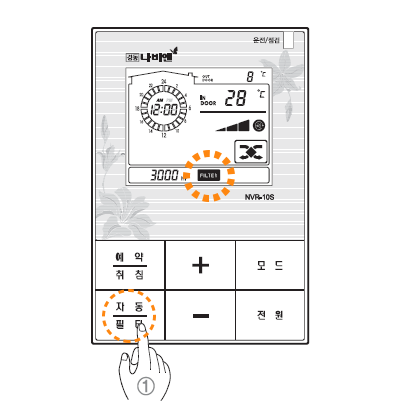

1. 필터점검 알림 표시 기능

- 제품 출고 시, 설정된 3000시간 이상 환기장치를 가동하여 필터 점검이 필요할 때, LCD화면에 누적 필터 사용 시간과 필터 아이콘을 깜빡여 필터점검 또는 교체를 알려줍니다.

- 필터 청소 또는 교체 후, 유선 리모콘이 켜진 상태에서 필터 버튼을 3초 이상 눌러 누적 필터 사용 시간을 '0'으로 리셋해 주십시오.

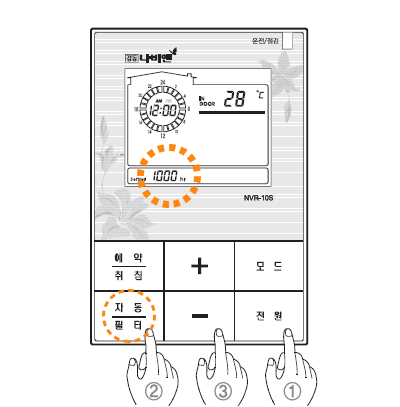

2. 필터사용시간 선택 기능

필터 점검이 필요한 시간을 소비자가 직접 설정 할 수 있습니다.

- 전원 버튼을 눌러 유선리모콘을 OFF 시킵니다.
- 필터 버튼을 3초 이상 누르면 'SETTING' 시간이 깜빡입니다.
- 이때 +/－ 버튼을 눌러 원하시는 필터 점검 알림 시간을 설정합니다.
※ 제품의 출고 시, 3000 시간으로 설정되었으며 소비자께서는 1000~5000시간까지 조절할 수 있습니다.

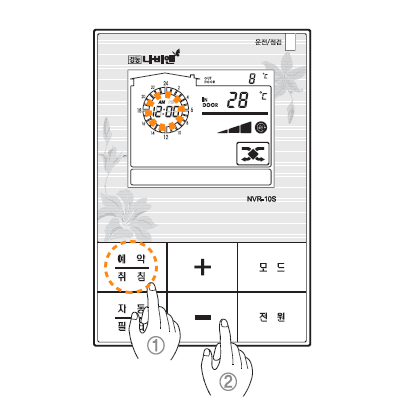

현재 시간 설정 기능

1. 전원 버튼을 눌러 유선 리모콘을 OFF 시킵니다.

- 예약 버튼을 3초 이상 누르면, 분 표시가 깜빡입니다. +/－ 버튼을 눌러 분을 설정합니다.
- 예약 버튼을 다시한번 누르면 시간 표시가 깜빡거립니다. +/－ 버튼을 눌러 시간을 설정합니다.
- 시, 분 설정이 완료되면 5초 후 자동으로 소비자가 변경한 시간으로 설정됩니다.

초기 제연 기능

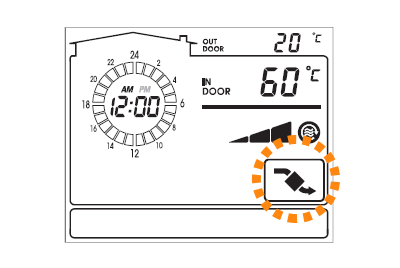

1. 초기 제연 기능

- 유선 리모컨에 내장된 실내 온도센서가 일정 온도 이상의 고온을 감지하면 화재상황으로 인식하여 자동으로 급속배기를 통해 유독가스를 배출하여 주는 안전기능입니다.
※ 초기 제연 기능 시, 안전을 위해 급기없이 급속배기만 합니다.
※ 화재예방을 위해서는 필히 전용장비 또는 장치를 설치해야 합니다. 초기 제연에 도움을 드리는 부가기능으로서 환기장치는 전용장비 또는 장치가 아닙니다.

홈네트워크 연동 기능(옵션)

1. RS-485 통신방식에 의한 타사 홈네트워크/홈오토메이션 시스템 연동이 가능합니다.

- 홈네트워크/홈오토메이션 시스템에 의한 운전/정지 시, '홈네트워크 연동' 아이콘이 LCD화면에 표시됩니다.

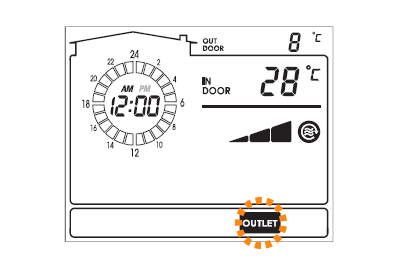

외부기기 연동(옵션)

1. 256실 중앙제어, PC제어, 주방후드 등 외부기기와의 연동이 가능합니다.

- 외부기기와의 연동에 의한 운전/정지 시, 'OUTLET' 아이콘이 LCD화면에 표시됩니다.

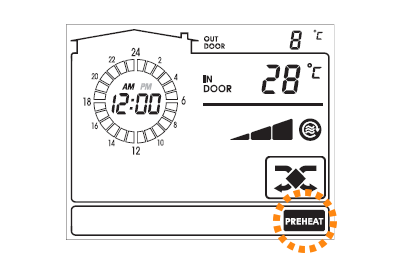

예열히터 기능(옵션, EP모델 제외)

1. 예열히터 연동을 통한 실외 공기 온도보정이 가능합니다.

- 예열히터 연동에 의한 운전/정지 시, 'PREHEAT' 아이콘이 LCD화면에 표시됩니다.
※ 예열히터 연동은 옵션사양으로 설치에 앞서 꼭 검토가 필요합니다. 임의 설치할 경우, 결함으로 인한 제품고장 및 감전, 화재가 발생할 수 있습니다.

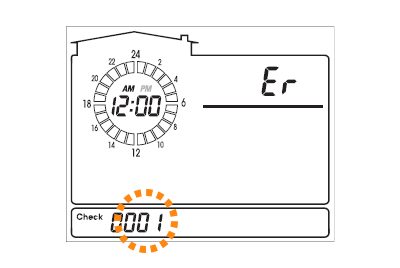

에러코드 표시 기능
