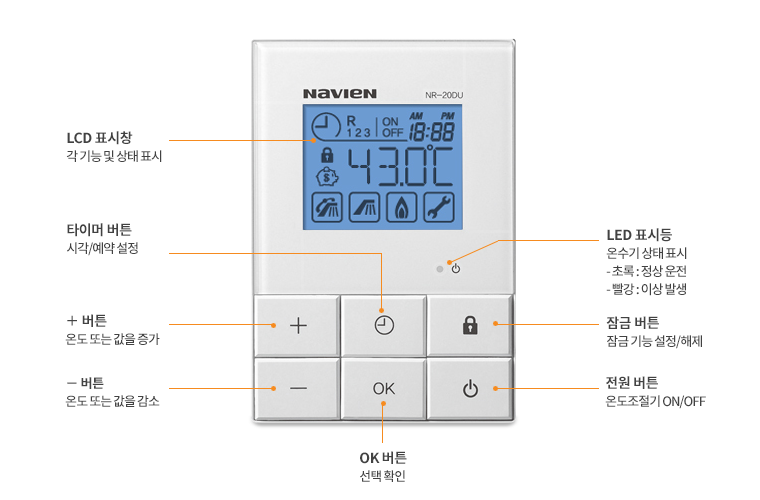

온수기 NR-20DU
NR-20DU
  • 겨울철 동파방지를 위해 전원코드를 뽑지 마세요.
  • 보다 자세한 내용은 사용설명서를 확인하세요.
온수 온도 조절하기
  • + 또는 - 버튼을 눌러 원하는 온수 온도를 맞추세요.
    1. + 또는 - 버튼을 눌러 원하는 온수 온도를 맞추세요.
    - 30℃~50°C 는 0.5℃ 간격으로, 50℃~80°C 는 5℃ 간격으로 조절됩니다.
    *경고
    - 50℃ 이상의 고온 온수로 맞추고 사용하실 경우에는 화상의 위험이 있으니 사용 전 설정된 온도를 반드시 확인 후 사용하세요.
    - 60℃ 이상의 고온 온수를 사용할 경우 석회질 성분이 침전될 수 있으며 이로 인해 발생되는 제품 성능 저하 및 고장에 대해서는 당사에서 책임 지지 않습니다.
온수 순환 시스템 예약 기능 설정하기

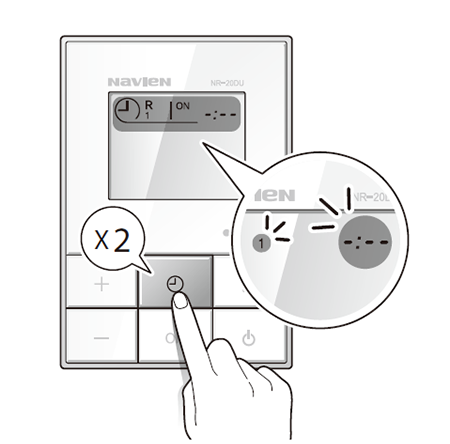

  • 온수 순환 시스템 예약 기능의 사용을 위해 타이머 버튼을 2번 누르세요.
    1. 온수 순환 시스템 예약 기능의 사용을 위해 타이머 버튼을 2번 누르세요.
    - 예약 1번을 설정할 수 있습니다.

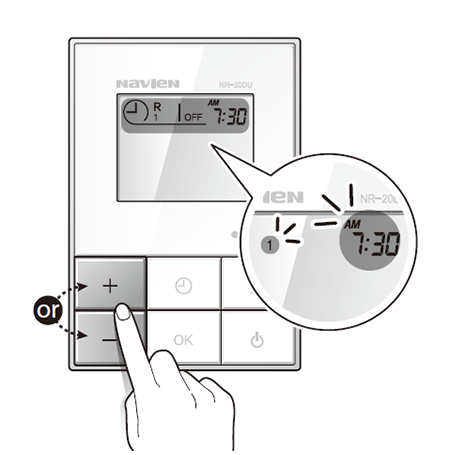

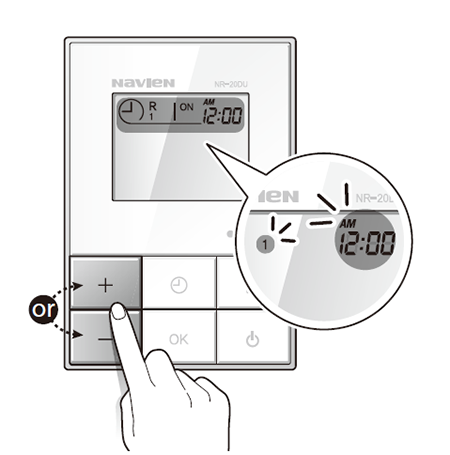

  • + 또는 - 버튼을 이용하여 온수 순환 시작 시간을 설정하세요.
    2. + 또는 - 버튼을 이용하여 온수 순환 시작 시간을 설정하세요.
    - OK 버튼을 누르세요.
    * 참고 - 온수 순환 시스템의 예약 시간은 30분 단위로 설정할 수 있습니다.
    ※ 온수 순환 기능이 있는 KD 모델만 지원 됩니다.
  • + 또는 - 버튼을 이용하여 온수 순환 정지 시간을 설정하세요.
    3. + 또는 - 버튼을 이용하여 온수 순환 정지 시간을 설정하세요.

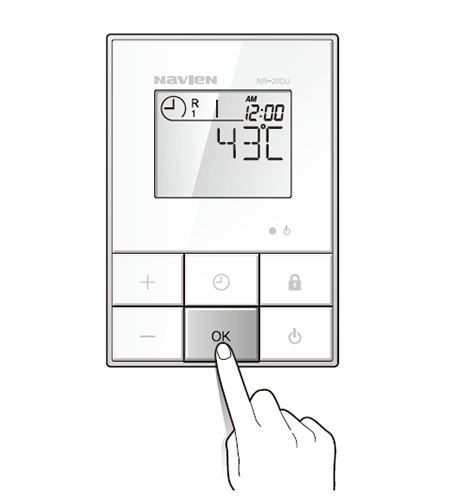

  • 예약 시간을 저장하려면 OK 버튼을 누르세요.
    4. 예약 시간을 저장하려면 OK 버튼을 누르세요.
    - 예약 2번과 3번을 설정 하려면 앞의 절차를 반복하세요.

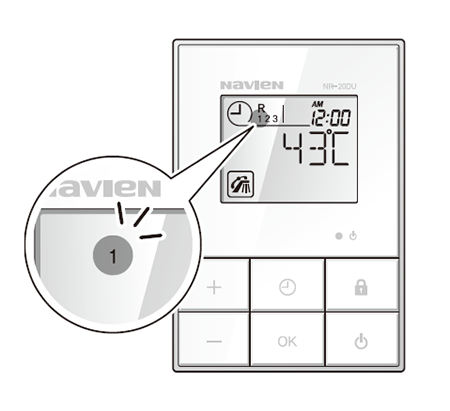

  • 예약 기능이 작동 중일 때는 온수 순환 모드 아이콘이 켜지고 예약 번호가 깜박입니다.
    5. 예약 기능이 작동 중일 때는 온수 순환 모드 아이콘이 켜지고 예약 번호가 깜박입니다.

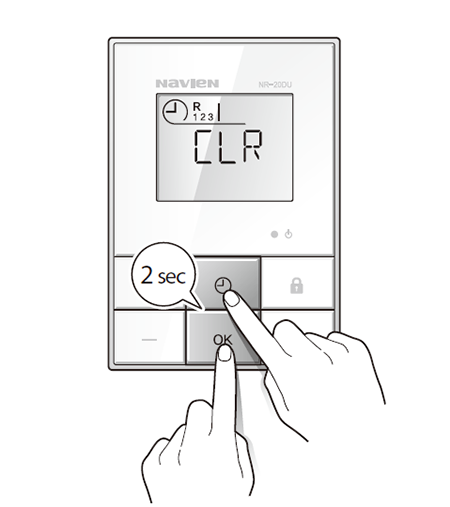

  • 온수 순환 예약 해제하려면, 타이머 버튼과 OK 버튼을 2초간 동시에 누르세요.
    6. 온수 순환 예약 해제하려면, 타이머 버튼과 OK 버튼을 2초간 동시에 누르세요.
    - "CLR"이라는 글씨가 3초간 나타난 후 모든 예약이 해제 됩니다.
멀티제어시스템의 초기 가동 대수 설정하기

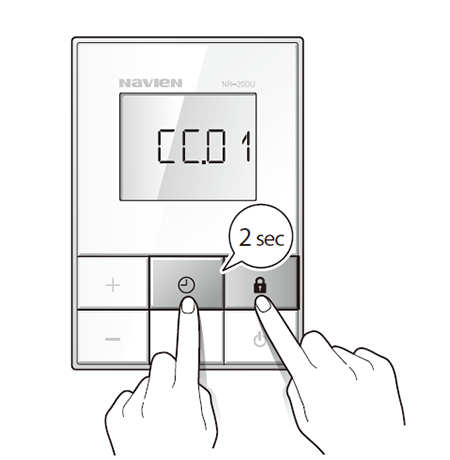

  • 전원이 꺼진 상태에서 타이머와 잠금 버튼을 2초간 동시에 누르세요.
    1. 전원이 꺼진 상태에서 타이머와 잠금 버튼을 2초간 동시에 누르세요.
    - 초기에 가동하는 온수기의 대수가 표시됩니다.
    * 참고 - 멀티제어 시스템에서 온수기의 최대 가동 대수는 16대 입니다.

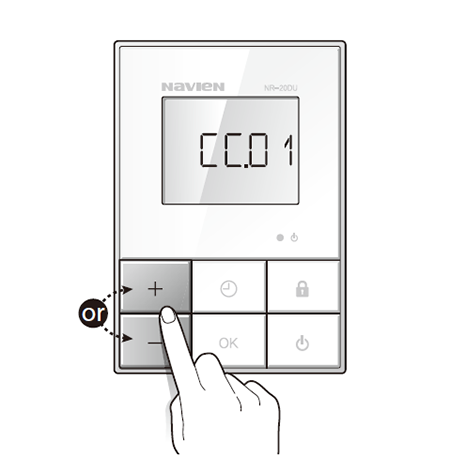

  • 가동하고자 하는 온수기의 대수를 변경하기 위해서는 + 또는 - 버튼을 누르세요.
    2. 가동하고자 하는 온수기의 대수를 변경하기 위해서는 + 또는 - 버튼을 누르세요.
    - OK 버튼을 눌러 변경 사항을 저장하세요.
    * 참고 - 10초 이내 OK 버튼을 누르지 않을 경우 변경 사항은 저장되지 않습니다.
외부 온수 탱크 사용 모드에서 온도 설정하기

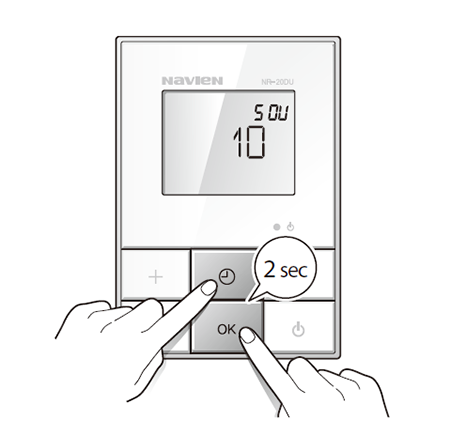

  • 외부 온수 탱크 사용 모드로 전환하기 위해서는 전원이 꺼진 상태에서 타이머와 OK 버튼을 2초간 동시에 누르세요.
    1. 외부 온수 탱크 사용 모드로 전환하기 위해서는 전원이 꺼진 상태에서 타이머와 OK 버튼을 2초간 동시에 누르세요.
    - Cascade ON unit (S OU) 값이 LCD 표시창에 표시되고 설정이 가능한 상태가 됩니다.
    * 참고 - 제품이 내부 또는 외부 온수 순환 모드로 설정이 되어 있을 때는 이 작업을 수행 할 수 없습니다.

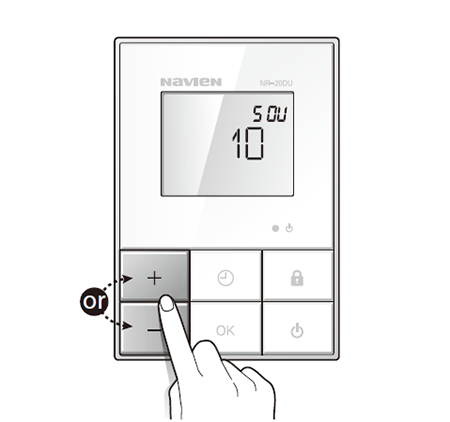

  • + 또는 - 버튼을 눌러 값을 1 단위로 조정하세요.
    2. + 또는 - 버튼을 눌러 값을 1 단위로 조정하세요.
    - Cascade OFF unit (S FU) 온도를 설정하기 위해서 OK 버튼을 누르세요.
    * 참고
    - 설정 값의 범위는 0 부터 60 까지 입니다.
    - 값이 높을수록 멀티제어 시스템에 있는 온수기가 자주 가동하게 됩니다. (권장 값 10)
  • + 또는 - 버튼을 눌러 값을 1 단위로 조정하세요.

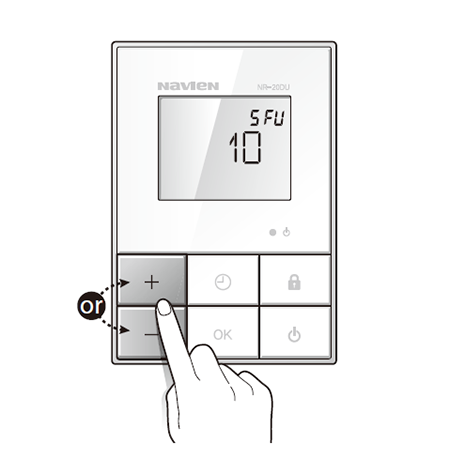

    3. LCD 표시창에 "S FU" 와 그 값이 표시 됩니다.
    - + 또는 - 버튼을 이용하여 값을 1단위로 조정할 수 있습니다. (권장 값 0)
    - 동작 시작 온도를 설정하기 위해서 OK 버튼을 누르세요.
    * 참고 - 0에서 부터 S OU에서 설정한 온도까지의 범위 내에서 값을 설정하세요.

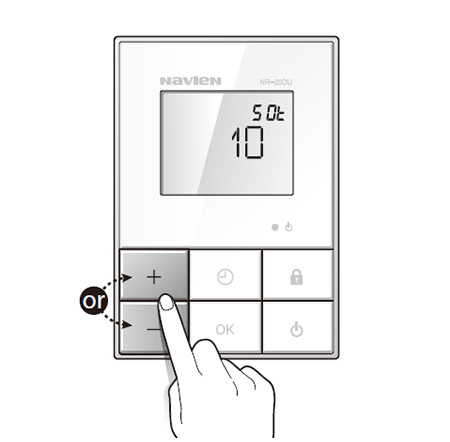

  • LCD 표시창에 'S Ot' 와 그 값이 표시 됩니다
    4. LCD 표시창에 "S Ot" 와 그 값이 표시 됩니다
    - + 또는 - 버튼을 이용하여 값을 1단위로 조정할 수 있습니다.
    - 동작 정지 온도를 설정하기 위해서 OK 버튼을 누르세요.
    * 참고 - 0에서 부터 S FU에서 설정한 온도 까지의 범위 내에서 값을 설정하세요.

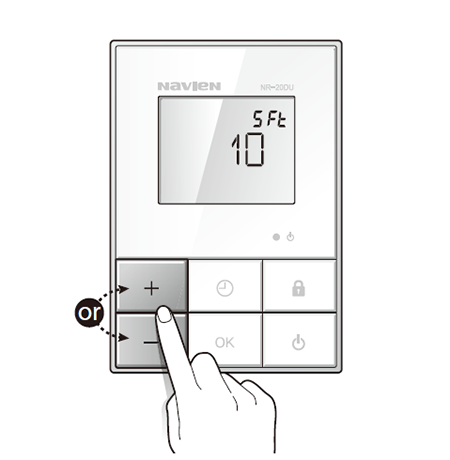

  • LCD 표시창에 'S Ft' 와 그 값이 표시됩니다.
    5. LCD 표시창에 'S Ft' 와 그 값이 표시됩니다.
    S Ft는 멀티제어 시스템의 지정된 온수기의 온수 설정 온도차를 파악하여 온수 공급을 중단 합니다. (권장 값 0)
    - + 또는 - 버튼을 이용하여 값을 1단위로 조정 할 수 있습니다.
    - OK버튼을 눌러 모든 설정을 마치세요.
    * 참고
    - S Ft 설정은 저장 탱크에 온수를 공급하는 온수기가 하나일 때만 사용할 수 있습니다.
    - 0 부터 설정한 온도 까지의 범위 내에서 값을 설정하세요.
가동 열량 오프셋 설정하기

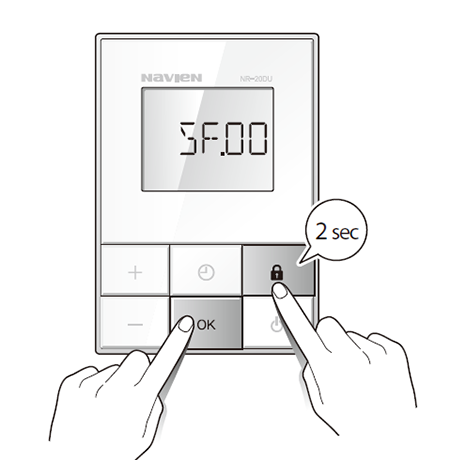

  • 전원이 꺼진 상태에서 OK 와 잠금 버튼을 2초간 동시에 누르세요.
    1. 전원이 꺼진 상태에서 OK 와 잠금 버튼을 2초간 동시에 누르세요.
    - 관리자모드 기능을 선택하는 번호가 표시 됩니다.
    - + 또는 - 버튼을 눌러 0번을 선택 후 OK 버튼을 누르세요.
    - 멀티제어시스템 가동 열량 오프셋 설정 화면이 표시 됩니다.

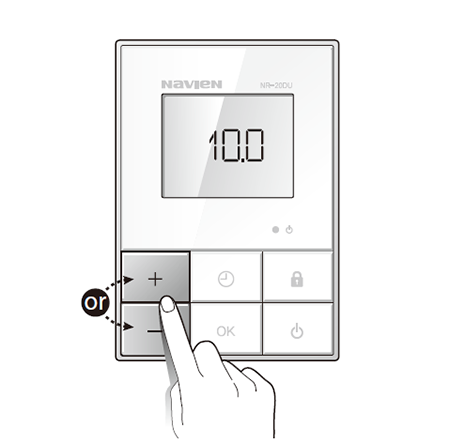

  • + 또는 - 버튼을 눌러 멀티제어 시스템 가동 열량 오프셋 값을 변경하세요.
    2. + 또는 - 버튼을 눌러 멀티제어 시스템 가동 열량 오프셋 값을 변경하세요.
    - OK 버튼을 눌러 변경 값을 저장하세요.
    * 참고 - 설정 값의 범위는 -15.0 ~ +15.0까지 입니다.
정지 열량 오프셋 설정하기

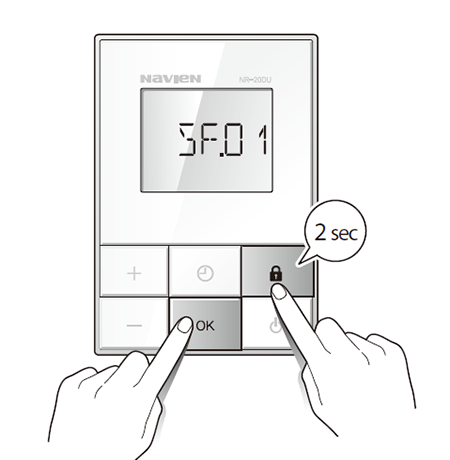

  • 전원이 꺼진 상태에서 OK 와 잠금 버튼을 2초간 동시에 누르세요
    1. 전원이 꺼진 상태에서 OK 와 잠금 버튼을 2초간 동시에 누르세요.
    - 관리자모드 기능을 선택하는 번호가 표시 됩니다.
    - + 또는 - 버튼을 눌러 1번을 선택 후 OK 버튼을 누르세요.
    - 멀티제어시스템 정지 열량 오프셋 설정 화면이 표시 됩니다.

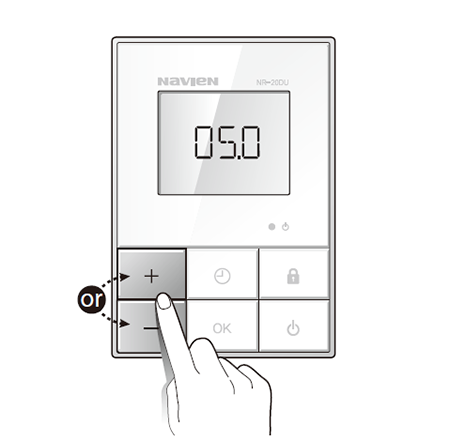

  • + 또는 - 버튼을 눌러 멀티제어 시스템 열량 오프셋 값을 변경하세요.
    2. + 또는 - 버튼을 눌러 멀티제어 시스템 열량 오프셋 값을 변경하세요.
    - OK 버튼을 눌러 변경 값을 저장하세요.
    * 참고 - 설정 값의 범위는 -15.0 ~ +15.0까지 입니다.
전원 켜기/끄기

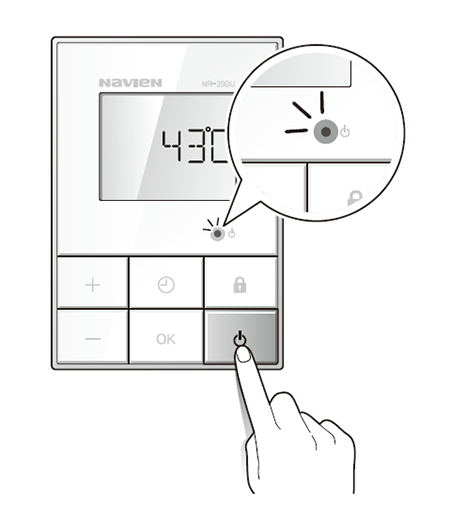

  • 온도조절기를 켜거나 끄려면 전원 버튼을 누르세요.
    1. 온도조절기를 켜거나 끄려면 전원 버튼을 누르세요.
    - 전원이 켜지면, LCD 표시창이 켜고, LED 표시등이 초록색으로 변하고, 온수의 온도가 표시됩니다.
    * 참고 - 에러가 발생할 경우 빨간색 LED 표시등이 깜박거립니다.
잠금 기능 설정하기

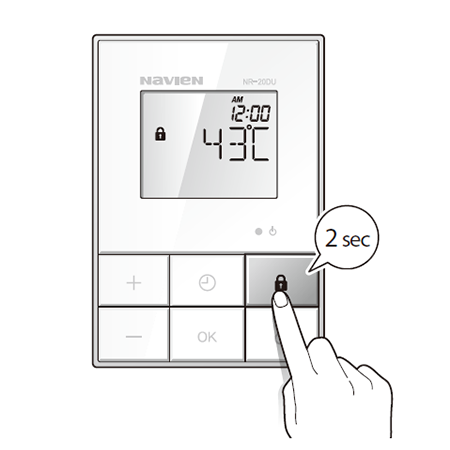

  • 잠금 기능을 설정 하거나 해제 하기 위해서는 잠금 버튼을 2초간 누르세요.
    1. 잠금 기능을 설정 하거나 해제 하기 위해서는 잠금 버튼을 2초간 누르세요.
    - 잠금 기능이 설정 될 경우, 잠금 기호가 화면에 표시고, 잠금 버튼을 제외한 모든 버튼이 잠금 상태가 됩니다.
    * 참고
    - 잠금 기능이 설정 된 경우에도 에러나 알람은 리셋이 가능합니다.
    - 온도조절기의 잠금 기능이 설정된 경우에도 온수기의 전면 조작부에서는 모든 조작이 가능합니다.
현재 시각 설정하기

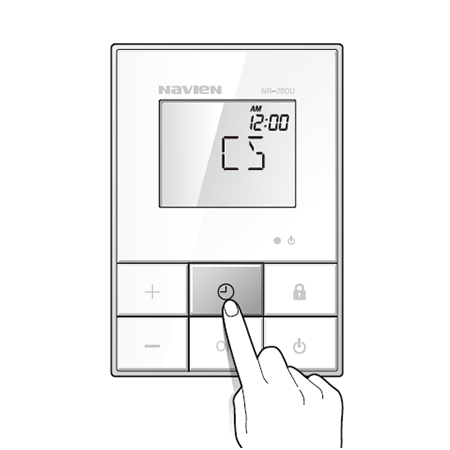

  • 타이머 버튼을 누르세요.
    1. 타이머 버튼을 누르세요.
  • 타이머 버튼을 누르세요.

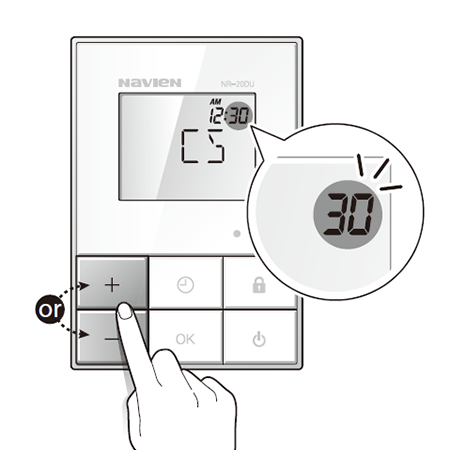

    2. + 또는 - 버튼을 이용하여 현재 시각(분)으로 변경하세요.
    - 변경을 마치면 OK 버튼을 누르세요.
  • + 또는 - 버튼을 이용하여 현재 시각(시)으로 변경하세요.
    3. + 또는 - 버튼을 이용하여 현재 시각(시)으로 변경하세요.

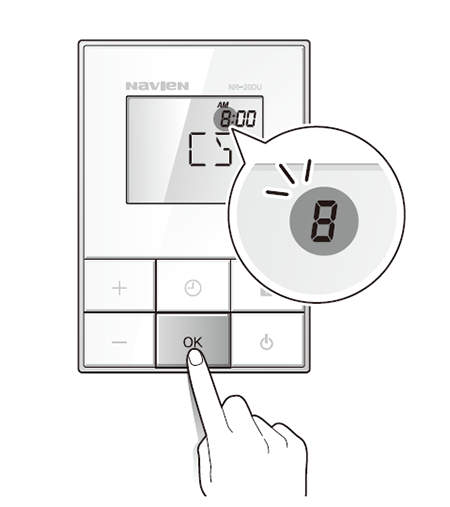

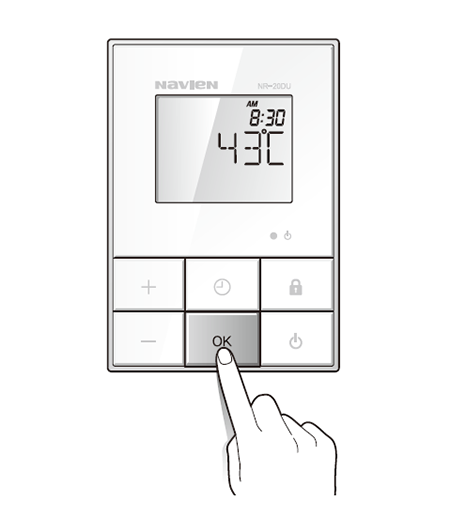

  • 현재 시각 변경을 마치고 저장하려면 OK 버튼을 누르세요.
    4. 현재 시각 변경을 마치고 저장하려면 OK 버튼을 누르세요.
