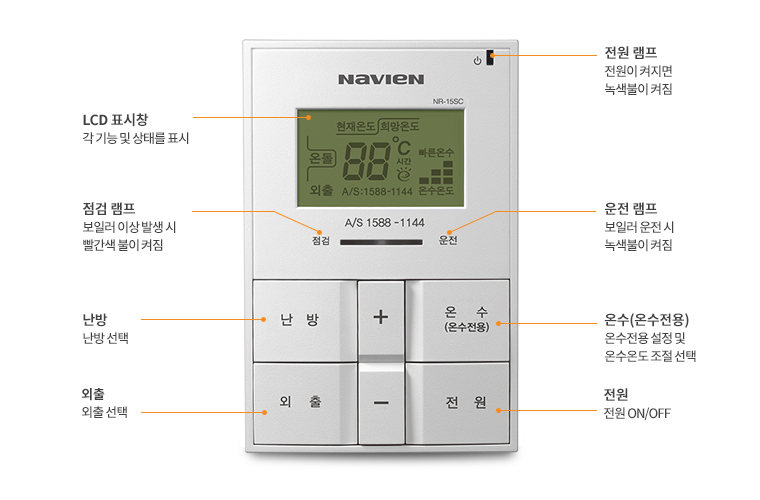

온도조절기 연결하기

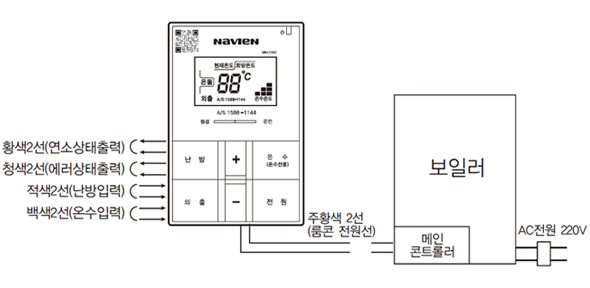

1. 온도조절기 신호선(8선)을 각방제어기의 신호선에 연결하세요.

- 사용하지 않는 신호선을 단선상태로 절연처리해 주세요.

※ 가스보일러의 경우 온수신호인 백색선은 연결하지 않아도 온수 사용이 가능합니다.

2. 보일러에서 나오는 온도조절기 2선을 룸콘에서 나오는 주황색 2선과 연결하세요.

접점 동작 방식 설정하기

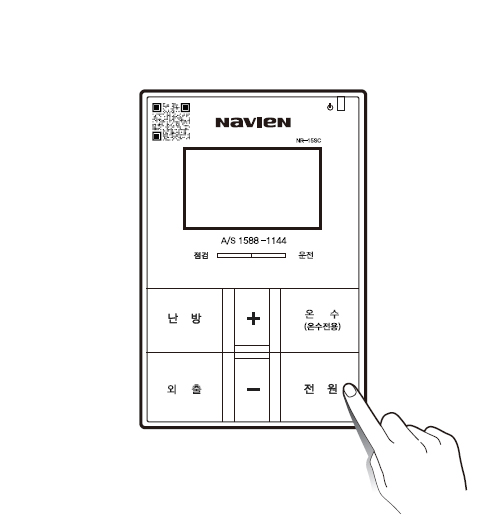

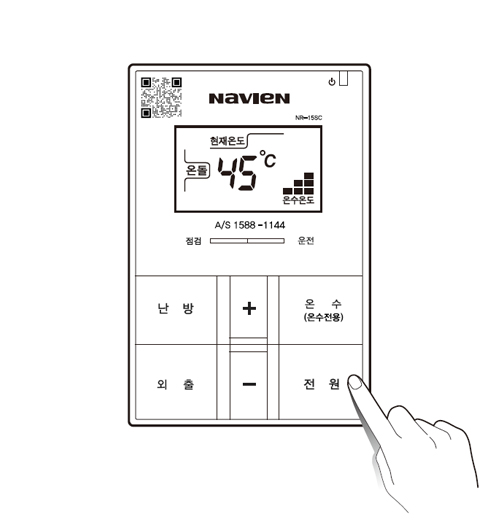

1. 전원버튼을 눌러 전원을 OFF 시키세요.

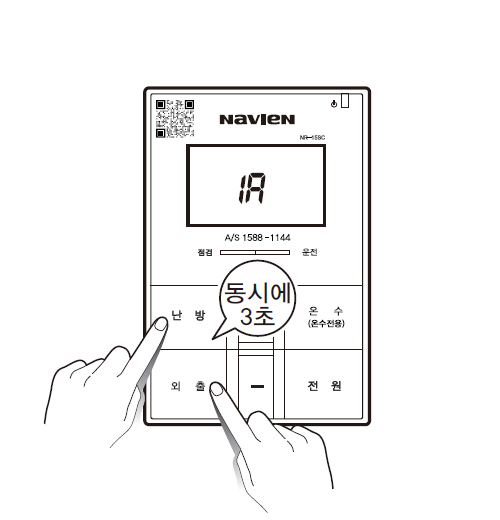

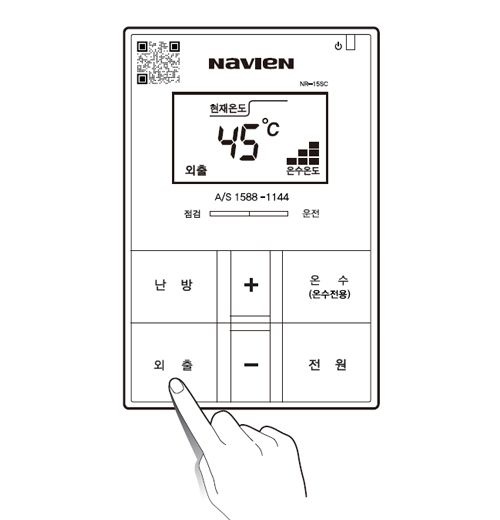

2. 난방과 외출 버튼을 동시에 3초간 누르세요.

- LCD창에 황색(1.연소상태출력)의 현재 접점 설정 상태가 표시됩니다.

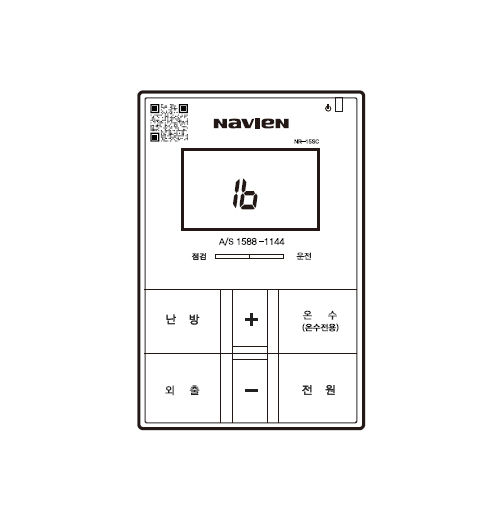

- 1A: 연소상태출력 A접점 / 1b: 연소상태출력 B접점

A접점 선택 시 접점이 SHORT 되면 동작됩니다. / B접점 선택 시 접점이 OPEN 되면 동작됩니다.
3. 난방 버튼을 누르면 현재 설정되어 있는 접점 동작 방식을 1A or 1b로 변경할 수 있습니다.

- 황색(1.연소상태출력)의 설정을 완료하고, 다음 접점 설정을 하기 위하여 온수 버튼을 누르세요.

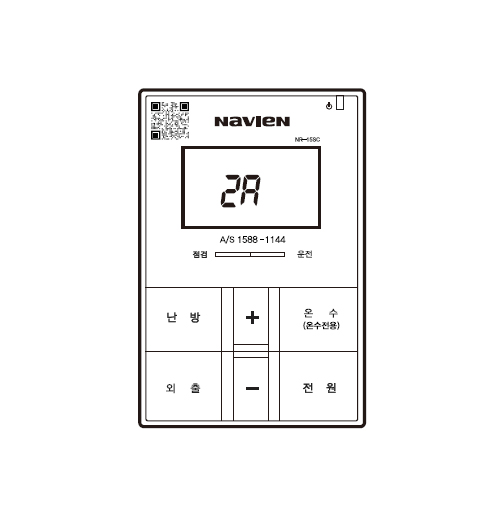

4. LCD 창에 청색(2.에러상태출력)의 현재 접점 설정상태가 표시됩니다.

- 2A: 에러상태출력 A접점 / 2b: 에러상태출력 B접점
- 난방 버튼을 눌러 현재 설정되어 있는 접점 동작 방식을 2A or 2b로 변경할 수 있습니다.
- 청색(2.에러상태출력)의 설정을 완료하고, 다음 접점 설정을 하기 위하여 온수 버튼을 누르세요.

※ 설정값을 변경한 후 전원버튼을 누르거나 그대로 두면 잠시 후 자동 저장되고 접점 동작 방식 설정모드가 종료됩니다.

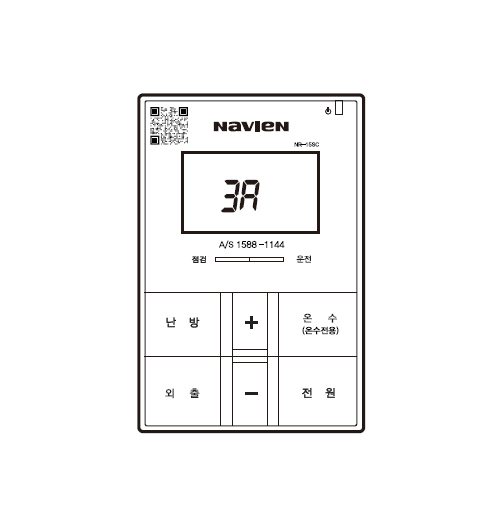

5. LCD 창에 적색(3.난방입력)의 현재 접점 설정상태가 표시됩니다.

- 3A: 난방입력 A접점 / 3b: 난방입력 B접점
- 난방 버튼을 눌러 현재 설정되어 있는 접점 동작 방식을 3A or 3b로 변경할 수 있습니다.
- 적색(3.난방입력)의 설정을 완료하고, 다음 접점 설정을 하기 위하여 온수 버튼을 누르세요.

※ 설정값을 변경한 후 전원버튼을 누르거나 그대로 두면 잠시 후 자동 저장되고 접점 동작 방식 설정모드가 종료됩니다.

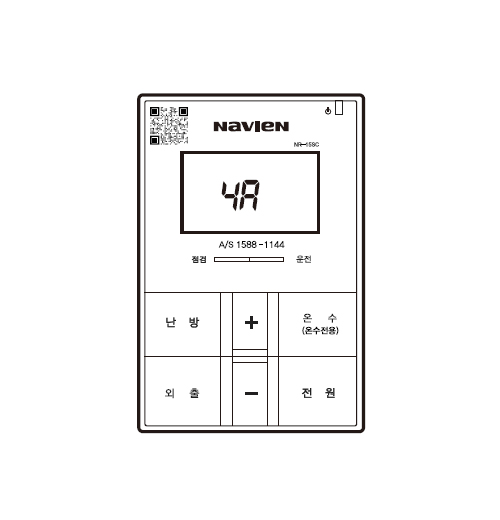

6. LCD 창에 백색(4.온수입력)의 현재 접점 설정상태가 표시됩니다.

- 4A: 온수입력 A접점 / 4b: 온수입력 B접점
- 난방 버튼을 눌러 현재 설정되어 있는 접점 동작 방식을 4A or 4b로 변경할 수 있습니다.
- 온수 버튼을 누르면 백색(4.온수입력)의 접점설정을 완료하고 접점 동작 방식 설정모드가 종료됩니다.

※ 설정값을 변경한 후 전원버튼을 누르거나 그대로 두면 잠시 후 자동 저장되고 접점 동작 방식 설정모드가 종료됩니다.

난방전용 보일러에 온도조절기 연결 시 설정방법

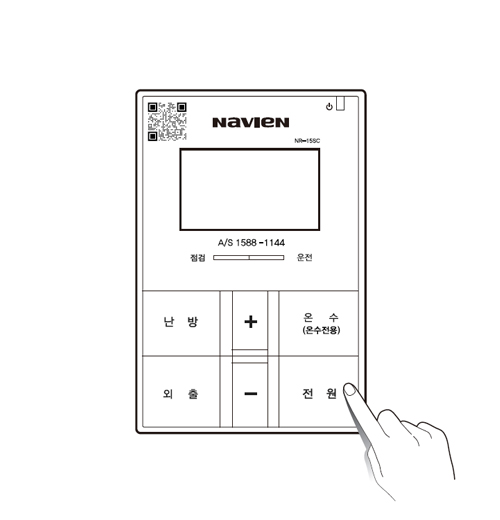

1. 전원버튼을 눌러 전원을 OFF 시키세요.
2. 난방과 온수(온수전용) 버튼을 동시에 3초간 누르세요.

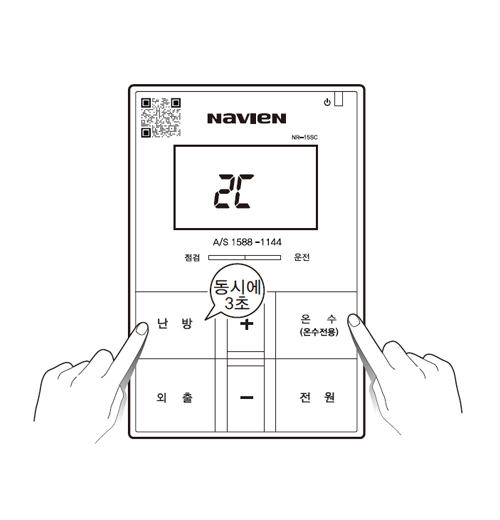

- LCD 창에 2C 표시가 나타납니다.

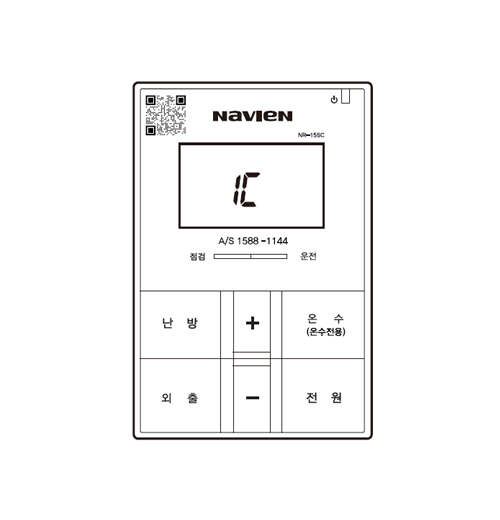

3. LCD창에 2C가 표시된 상태에서 온수(온수전용) 버튼을 눌러 1C로 변경하세요.

- 설정값을 변경한 후 전원버튼을 누르거나 그대로 두면 잠시 후 자동 저장됩니다.

※ 주의!
난방전용보일러에 본 온도조절기를 설치할 경우에만 설정해 주세요. 앞의 방법대로 설정하시면 난방전용 보일러에서 온수버튼을 눌러도 기능이 되지 않습니다.

온돌 난방하기

방바닥에 흐르는 물의 온도를 기준으로 난방하는 기능입니다.

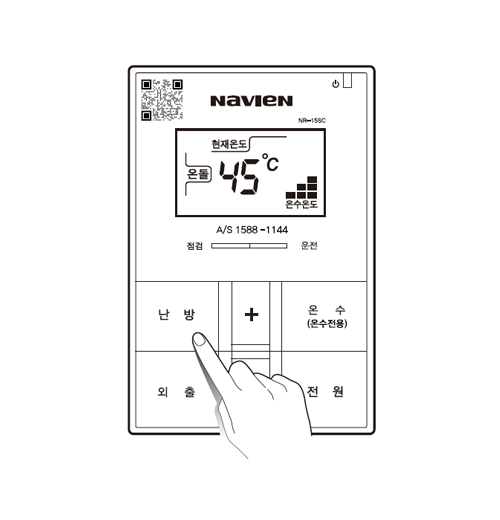

1. 난방 버튼을 누르세요.

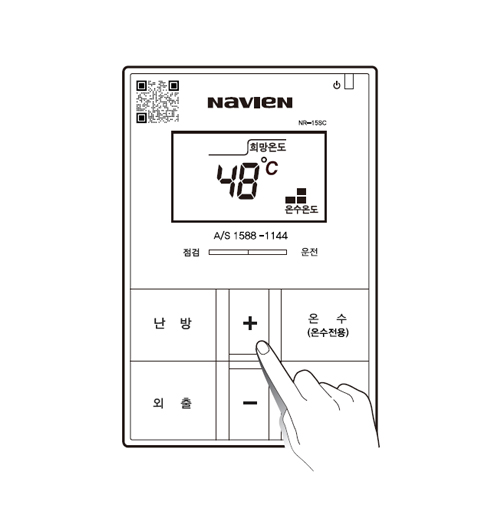

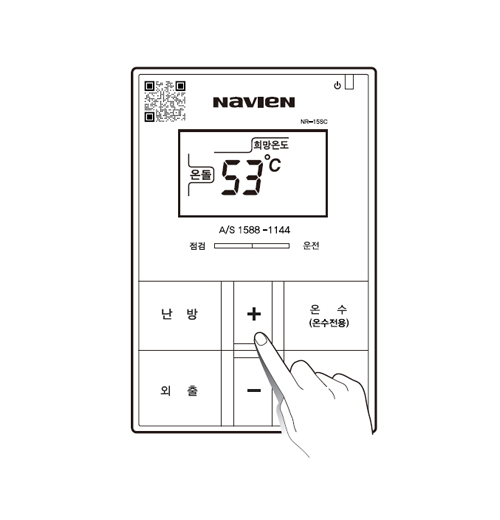

2. + 또는 - 버튼을 눌러 원하는 난방온도를 맞추세요.

※ 주의!
집안에 있는 각방온도조절기가 온수전용 모드로 설정되어 있을 경우 해당 온도조절기로 난방을 조절할 수 없습니다. 위의 경우 집안의 각방온도조절기 온수전용 모드를 먼저 해제하신 후 온도조절기를 조절해 주세요.

온수전용 설정하기

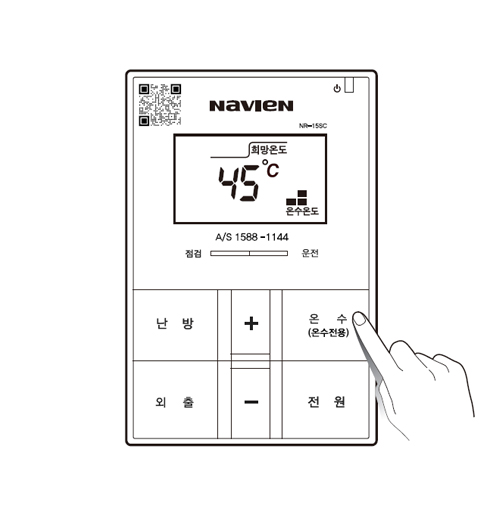

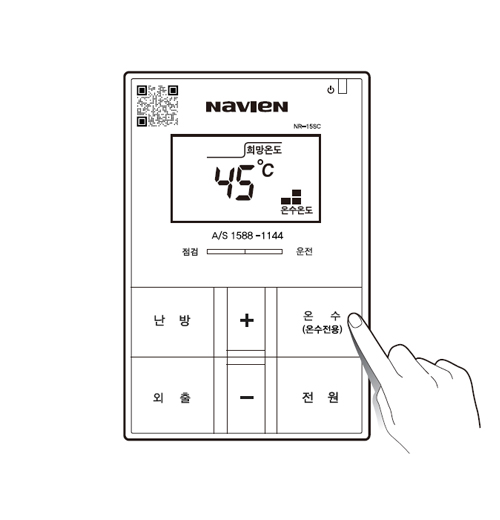

1. 온수(온수전용) 버튼을 누르세요.

※ 참고
난방은 하지 않고 온수만 사용하고자 할 때 사용하는 기능입니다.
난방전용보일러의 경우 11페이지 난방전용 보일러에 온도조절기 연결 시 설정방법에 맞춰 설정 변경하여 온수기능을 사용할 수 없도록 해주시기 바랍니다.
온수온도 조절기능을 지원하지 않는 보일러는 아래와 같은 화면으로 표시 됩니다.
